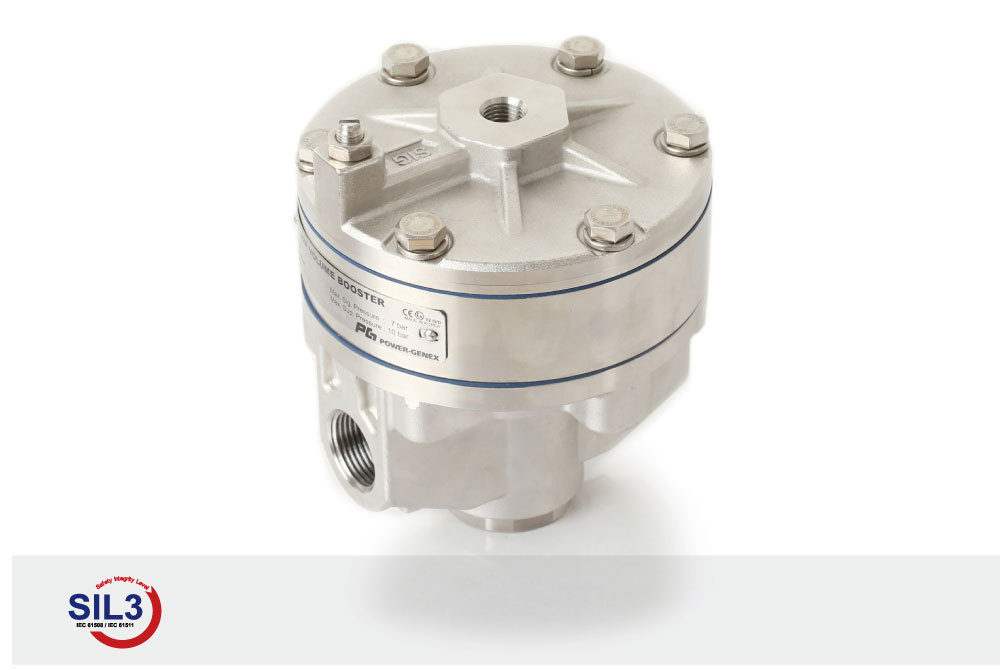

AVB-3000
Введение
Мощный активатор клапана для увеличения скорости привода или уменьшения потерь приточного воздуха, поступающего на расстоянии, за счет увеличения пропускной способности.
Функции
- Прочный литой алюминиевый корпус
- Высокая пропускная способность
Технические характеристики
Модель |
AVB-3000 |
AVB-3100 |
Условия приточного воздуха | ||
Давление приточного воздуха |
Макс. 10 бар (150psi) |
|
|
Сигнал давления воздуха (Выход позиционера) |
Макс. 7 бар (105psi) |
|
|
Качество приточного воздуха (Согласно ISO 8573-1) |
Фильтрованное, сжатое всухую и без масла, соответствует классу 3. |
|
Управление с замкнутым контуром | ||
|
Степень давления (сигнал на выход) |
1 : 1 |
|
Мертвая зона |
2% (0,016 бар) |
|
Гистерезис |
1 % |
|
Линейность |
1% полной шкалы |
|
Коэффициент потока клапана | ||
Коэффициент постоянного напряжения |
5.1 |
|
Коэффициент вариации выхлопных газов |
5.1 |
|
| Другие рабочие параметры | ||
| Рабочая температура окружающей среды |
-20 - +80°C -20 - +120°C -40 - +80°C |
|
| Вес | 2 кг |
4,3 кг |
| Соединение потоков портов | ||
| Подача/Выход | PT 3/4, NPT 3/4 |
NPT 3/4 |
| Сигнал | PT 1/4, NPT 1/4 |
NPT 1/4 |
| Материалы | ||
| Корпус | Литой алюминий |
Нержавеющая сталь 316 |
| Диафрагма | Нитрильный каучук |
|
| Уплотнительные кольца | Нитрильный каучук |
|
| Класс защиты | ||
| Взрывобезопасный | CE Ex II2 GD |
|
Как заказать
AVB |
- |
Материал корпуса |
Размер порта |
Температурный режим |
- |
Параметры |
Характеристика |
Описание |
Материал корпуса |
30: Литой алюминий |
Размер порта |
0 : PT(Rc) 3/4 1: NPT 3/4 |
|
Температурный режим |
0 : -20 - +80°C 1 : -20 - +120°C 2 : -40 - +80°C |
Параметры |
Н: Нет A: Порт манометра подачи B: Выпускное отверстие с резьбой NPT 1/2. С: А + Б |
